一、智能电源守护神

智能电源守护神一般我们把它称之为自动重合闸，JPJ-AR系列自动重合闸具有过欠压、漏电、过载、短路保护功能，还具有自动重合闸供电功能和防雷等保护功能。可以减少设备故障率，降低维护量和维护成本，提高系统安全性和稳定性，是现代科技中不可缺少的设备。

适应于通讯基站、平安城市、治安监控工程、治安卡口、智能交通、智慧城市、卫星地面接收站、微波发送站、电动汽车充电桩、户外一体化机柜、综合接入、专用设备机箱、分布式光伏发电并网系统、等无人值守设备中、

二、功能介绍

故障识别--具有过流/漏电保护和识别瞬时性故障功能，保障自身设备和线路***。

短路保护--线路发生短路，如果持续0.5秒，会引起线路烧毁。如果在0.1秒内能迅速切断电源，可以避免事故发生。自动重合闸用电保护器在电流大于额定电流的5倍(50安以上)时，其在0.03秒内断开, ***设备的安全性.

漏电保护--线路发生漏电或人身触电时，自动重合闸用电保护器在0.03秒内断开，***了人身安全。

过流保护--如果线路负荷过重，电线严重发热，很可能引发火灾。当电流大于额定电流1.1倍(11安培)时，自动重合闸用电保护器将监测此电流的持续时间和大小；如果持续时间超过2秒，或期间大于50安，自动重合闸用电保护器会断电实施保护。

过欠压保护--电压太高，容易使设备烧坏，供电电压高于280伏时，自动重合闸用电保护器断电保护。当电压降回正常后，自动重合闸用电保护器自动合闸通电。电压太高固然危险，电压过低也容易引起火灾，供电电压低于100伏时，自动重合闸用电保护器断电保护；电压回升正常后自动重合闸用电保护器自动合闸通电。

来电延合/失电分闸--当市电断电时，自动断开输入和输出线路，避免了重新来电时，由于瞬时高峰或电压不正常，导致设备被烧坏的情况发生。当市电重新来电时，应延时合闸，由于供电不稳定导致主设备频繁重启

合闸前检测--自动重合闸用电保护器在合闸前对线路进行检测，如果线路存在短路或严重漏电的情况时，将闭锁不再合闸并报警；用户如不及时修理，故障未经排除，则无法合闸通电。

自动重合闸--线路发生故障时，自动重合闸用电保护器立即断开；故障消除后，如果线路仍然是安全的，自动重合闸用电保护器会自动重新合闸通电。对于***性故障连续重合闸三次/八次不成功后，自动重合闸用电保护器将闭锁不再重合闸且报警。对于瞬时性故障不存在重合闸次数概念。

故障报警--上述保护断开的同时，不同红色指示灯亮，指示相应的故障类型。

故障干节点--当发生故障保护时，干节点导通；供电正常输出时，干节点断开。监控采集器可以通过干节点判断供电情况。

RS485通讯端口--自动重合闸通过RS485端口可以实时上传工作状态和接收数据。

三、操作使用说明

（一）、设备连接：先把下游设备连接到产品输出端，然后将产品输入端与市电或其他设备连接，检查无误之后合上上游线路上的开关（铡刀或空开）。

（二）、通电测试：接通电源开关3 -5秒之后，自动重合闸用电保护器接通电路，按住〖试验〗按钮,本产品立即切断电路,红色〖漏电〗指示灯亮,30秒后自动恢复供电,此时,自动重合闸用电保护器进入正常工作状态。

1.  通电后将电源开关置于〖ON〗，〖运行〗指示灯亮，表示本保护器已通电。

2.  自动合闸，〖输出〗指示灯亮，表示供电正常。

3.  按下〖试验〗按钮，或者用电设备出现＞30 mA漏电流，本产品立即断开输出线路，说明漏电保护功能正常。此时〖漏电〗指示灯亮。本产品将在30秒后进行***次自动重合闸。若漏电故障持续存在，合闸后将又立即跳闸，本产品将在30分钟后***次重 合闸，如漏电故障仍存在，则60分钟后第三次重合闸。经过三次合闸后，若漏电故障仍然存在，则本产品将进入自锁状态，不再进行重合闸。可通过遥控复位或者手动切断电源进行复位。（本产品重合间隔时间为30s/1m/2m/5m/10m/20m/30m/60m,可根据实际情况，按客户要求更改）。这时应断开产品上的电源开关，排除故障后，再通电，才能在自动重合闸。备注：若合闸后10秒内没有故障，故障次数自动清零。

4.  过流保护：若供电电流 ≥1. 15In,则将进入过流保护状态，跳闸切断供电。此时〖短路〗指示灯亮。在30秒后本产品自动重合闸。

5.  过压保护：当供电电压 ≥275±10V时，本产品进入过压保护状态，跳闸切断供电。此时〖电压〗指示灯亮。30秒钟后本产品自动重合闸。

6.  欠压保护：当供电电压 ≤100±10V时，本产品进入欠压保护状态，跳闸切断供电。此时〖电压〗指示灯亮。30秒钟后，本产品自动重合闸。

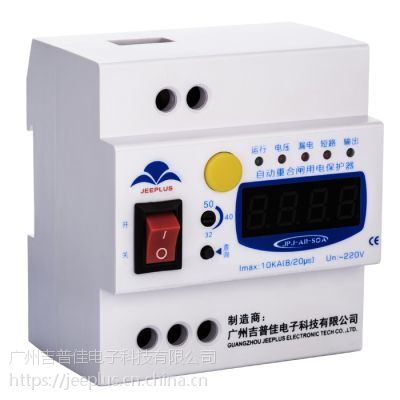

（三）、指示灯及其功能：自动重合闸用电保护器指示灯板上有五个指示灯,从左至右分别称为〖运行〗、〖电压〗、〖漏电〗、〖短路〗、〖输出〗。

1.〖运行〗指示灯为绿色，运行状态下为秒闪。

2.〖电压〗指示灯为红色，指示秒闪时，表示市电欠压状态；指示灯长亮时，表示市电过压状态；指示灯快闪时，表示输入电压有故障且处在闭锁状态。

3.〖漏电〗指示灯为红色，指示灯长亮时，表示输出回路漏电；指示灯快闪时，表示回路有漏电且处在闭锁状态。

4.〖短路〗指示灯为红色，指示灯长亮时,表示过流或短路故障；指示灯快闪时，表示输出回路有过流或短路故障且处在闭锁状态。

5.〖输出〗指示灯为绿色，当输出灯长亮时，表示本设备处在正常输出状态，请注意用电，以免触电！当输出灯熄灭时，表示本设备处在断开状态（即无输出）。
