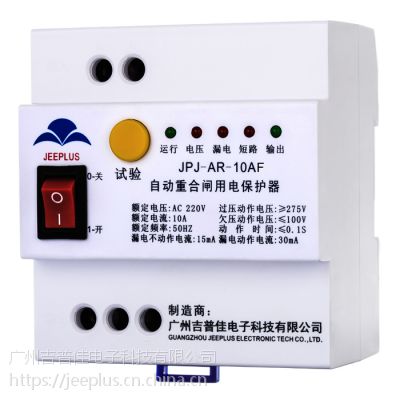

一、功能介绍

1、短路保护

线路发生短路，如果持续0.5秒，会引起线路烧毁。如果在0.1秒内能迅速切断电源，可以避免事故发生。自动重合闸用电保护器在电流大于额定电流的5倍(50安以上)时，其在0.03秒内断开, ***设备的安全性;

2、漏电保护

线路发生漏电或人身触电时，自动重合闸用电保护器在0.03秒内断开，***了人身安全;

3、过流保护

如果线路负荷过重，电线严重发热，很可能引发火灾。当电流大于额定电流1.1倍(11安培)时，自动重合闸用电保护器将监测此电流的持续时间和大小；如果持续时间超过2秒，或期间大于50安，自动重合闸用电保护器会断电实施保护;

4、过欠压保护

电压太高，容易使设备烧坏，供电电压高于280伏时，自动重合闸用电保护器断电保护。当电压降回正常后，自动重合闸用电保护器自动合闸通电。电压太高固然危险，电压过低也容易引起火灾，供电电压低于100伏时，自动重合闸用电保护器断电保护；电压回升正常后自动重合闸用电保护器自动合闸通电;

5、来电延合/失电分闸

当市电断电时，自动断开输入和输出线路，避免了重新来电时，由于瞬时高峰或电压不正常，导致设备被烧坏的情况发生。当市电重新来电时，应延时合闸，由于供电不稳定导致主设备频繁重启;

6、合闸前检测

自动重合闸用电保护器在合闸前对线路进行检测，如果线路存在短路或严重漏电的情况时，将闭锁不再合闸并报警；用户如不及时修理，故障未经排除，则无法合闸通电;

7、自动重合闸

线路发生故障时，自动重合闸用电保护器立即断开；故障消除后，如果线路仍然是安全的，自动重合闸用电保护器会自动重新合闸通电。对于***性故障连续重合闸三次/八次不成功后，自动重合闸用电保护器将闭锁不再重合闸且报警。对于瞬时性故障不存在重合闸次数概念;

8、故障报警

上述保护断开的同时，不同红色指示灯亮，指示相应的故障类型;

9、故障干节点

当发生故障保护时，干节点导通；供电正常输出时，干节点断开。监控采集器可以通过干节点判断供电情况;

10、RS232通讯端口

自动重合闸通过RS232端口可以实时上传工作状态和接收数据.

二、安装及保养注意事项

1、安装

（1）将本开关安装于墙壁上或主机箱内，避免直接雨 淋、日晒；

（2）将保护器接线端子一端朝下安装，避免雨水滴入接线端子内；

（3）分清市电AC220V的零线和火线，并且接入到保护器的电源输入端；

（4）保护器的电源输出连接到负载设备的电源输入端；

（5）如果合上电源10秒后。红色指示灯亮，表明线路有相应故障，关断开关10秒后，再合上，如果仍不能合闸送电，表明线路中漏电电流超过规定值，或线路存在过流短路现象，应关断所有负载，马上查明原因，排除故障，方可送电；

（6）本保护器可代替现有漏电开关及断路器，安装时，应卸掉已安装的漏电保护开关；

（7）按产品面板标识接入单相220V电源,用电设备供电线路及接地线，特别注意输入与输出端不能接反；

（8）本开关输出到用电设备的线路必须是专线专用， 不论是火线还是零线，都不能与其它供电线路相连接，避免与其它开关交叉供电。

2、保养

（1）将本开关安装于墙壁上或主机箱内，避免直接雨淋、日晒；

（2）应当定期进行漏电保护功能的自检，在闭合通电状态下按试验按钮一次，以检查设备运行是否正常；

（3）出现连续三次自动重合闸不成功后，应检查用电设备及线路，排除故障后再进行合闸供电；

（4）本自动重合闸漏电保护开关在运输、保管和使用中，均不得受雨雪侵袭，应尽量避免日晒，严禁湿手操作；

（5）对同时接触被保护电路两线所引起的人身触电险，不能进行保护；

（6）.进行动作特性试验时，应使用经国家有关部门检验合格的专用测试仪器，严禁对火线对地线短路的方法来试验装置，以免造成人身触电危险。
