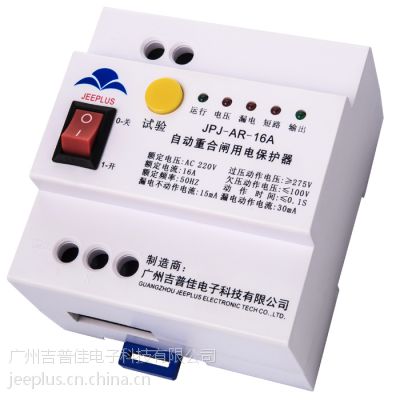

产品概述

 自动重合闸漏电保护器是利用机械自动化原理，结合高压自动重合器控制器技术研制成功的智能化产品。可以解决因瞬时性故障造成开关跳闸停电后不能自动恢复供电的问题，又可以通过实时监测供电线路的电压、电流、漏电等运行情况对用电设备和线路进行分闸保护。可为用电设备提供稳定、可靠的电源，从而延长用电设备寿命，提高网络服务质量，减少网络维护成本。该产品适用于交流50HZ或60HZ ，额定电流在63A以内的单相市电线路中。当线路出现漏电、过流、短路、过电压和低电压故障时，自动重合闸用电保护器能快速切断供电线路，故障消除后能自动重合闸送电，无需人工合闸，***用电设备和线路供电的安全性和持续性。

产品可以解决因雷电雷击、插座跳火等引发瞬时性故障造成开关跳闸停电后不能自动恢复供电的问题，又可以通过实时监测供电线路的电压、电流、漏电等运行情况对用电设备和线路进行分闸保护。

本产品符合：

• GB6829-1995剩余电流动作保护器的一般要求

• GB16917.1-2003 家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)

• 广东省电信有限公司《小灵通基站用自动重合闸漏电开关技术要求和测试方法》的规范

适用范围

 JPJ-AR系列自动重合闸用电保护器主要适用于通讯基站、直放站、卫星地面接收站、微波转发站、平安城市视频监控、无人值守简易机房、户外一体化机柜、综合接入、专用设备机箱等重要室外和无人值守设备中。

功能特点

•  防雷保护功能可多级保护设备，降低损坏机率，延长用户设备寿命

• 合闸前检测，避免了二次重合供电对故障设备的损害，保障供电环境安全

• 补偿式稳压输出，效率***，适合在AC85V-AC300V间恶劣电压变化的场合

• 产品采用导轨安装方式、安装维护方便,通过故障干节点输出可随时监控故障信息

• 完善的过流、过压、欠压、漏电、短路保护功能，***用电环境、设备和人身安全
  采用机械开关特性与自动重合器控制器技术相结合，保障产品稳定可靠，故障率极低

• 准确快速地识别隔离***性故障，排除瞬时性故障，快速自恢复供电，保障网络运行正常

产品技术参数

漏电保护器主要功能说明

短路保护--线路发生短路，如果持续0.5秒，会引起线路烧毁。如果在0.1秒内能迅速切断电源，可以避免事故发生。自动重合闸用电保护器在电流大于额定电流的5倍(50安以上)时，其在0.03秒内断开, ***设备的安全性

漏电保护--线路发生漏电或人身触电时，自动重合闸用电保护器在0.03秒内断开，***了人身安全

过流保护--如果线路负荷过重，电线严重发热，很可能引发火灾。当电流大于额定电流1.1倍(11安培)时，自动重合闸用电保护器将监测此电流的持续时间和大小；如果持续时间超过2秒，或期间大于50安，自动重合闸用电保护器会断电实施保护

过欠压保护--电压太高，容易使设备烧坏，供电电压高于280伏时，自动重合闸用电保护器断电保护。当电压降回正常后，自动重合闸用电保护器自动合闸通电。电压太高固然危险，电压过低也容易引起火灾，供电电压低于100伏时，自动重合闸用电保护器断电保护；电压回升正常后自动重合闸用电保护器自动合闸通电

来电延合/失电分闸--当市电断电时，自动断开输入和输出线路，避免了重新来电时，由于瞬时高峰或电压不正常，导致设备被烧坏的情况发生。当市电重新来电时，应延时合闸，由于供电不稳定导致主设备频繁重启

合闸前检测--自动重合闸用电保护器在合闸前对线路进行检测，如果线路存在短路或严重漏电的情况时，将闭锁不再合闸并报警；用户如不及时修理，故障未经排除，则无法合闸通电

自动重合闸--线路发生故障时，自动重合闸用电保护器立即断开；故障消除后，如果线路仍然是安全的，自动重合闸用电保护器会自动重新合闸通电。对于***性故障连续重合闸三次/八次不成功后，自动重合闸用电保护器将闭锁不再重合闸且报警。对于瞬时性故障不存在重合闸次数概念

故障报警--上述保护断开的同时，不同红色指示灯亮，指示相应的故障类型

故障干节点--当发生故障保护时，干节点导通；供电正常输出时，干节点断开。监控采集器可以通过干节点判断供电情况

RS232通讯端口--自动重合闸通过RS232端口可以实时上传工作状态和接收数据
